Полы для цеха

Покрытие	Толщина	Цена	Когда берут
Полиуретановый пол	2 мм	от 1 650 ₽/м²	удар, вибрация, перепад температур, проезд техники
Эпоксидный пол	2 мм	от 1 850 ₽/м²	масло, топливо, истирание; боится мороза и подвижек
Полиуретанцементный пол	4–12 мм	от 2 200 ₽/м²	горячая мойка, пар, кислоты и щёлочи, −40…+120 °С
Антистатический пол	2–3 мм	от 2 450 ₽/м²	электроника, взрывоопасные зоны, отвод заряда
Метилметакрилатный пол	2–4 мм	от 2 250 ₽/м²	когда остановка невозможна: пуск через 2 часа

Что смотрим на замере

Прочность плиты склерометром, влажность влагомером, ровность двухметровой рейкой, состояние швов. Отдельно — что стоит на полу: станок на анкерах и стеллаж на тонких опорах создают точечную нагрузку, под которую тонкое покрытие продавливается. Данные о технике обычно есть у главного инженера, остальное меряем сами.

Разметка зон и проездов

Разметка наносится тем же полимером другого цвета и служит столько же, сколько покрытие. Это принципиально отличается от краски по готовому полу, которая стирается за сезон. Границы зон согласуем до работ — переносить их потом дорого.

Работа без остановки цеха

Объект делится на захватки: одна зона закрыта, остальные работают. Границы захваток проводим по деформационным швам или по краям проездов, чтобы стык не оказался под колесом. Там, где остановка невозможна вовсе, применяем метилметакрилатное покрытие — оно набирает прочность за два часа, и смена выходит по графику.

Договор, гарантия и примеры

Разбивка цеха на участки и порядок работ без остановки производства фиксируются в договоре. Гарантия на покрытие и на работы записана там же.

Производственные помещения с готовым полом показаны в примерах работ.

«В цехе я первым делом прохожу весь путь тележки или погрузчика. Покрытие выбирается под самый тяжёлый участок этого пути, а не под среднюю картину по помещению.» — Игорь, технический директор

Нагрузки цеха в числах

Покрытие подбирают по фактическим нагрузкам, а не по типу цеха. Источники механического воздействия различаются по характеру: статическое давление, удар, истирание или вибрация.

Источник нагрузки	Что даёт полу	Какое покрытие держит
Погрузчик полной массой 3–5 т	Давление на четыре колеса, при поворотах — сдвиг и истирание	Эпоксидное толщиной от 3 мм, при частых манёврах — полиуретанцемент
Стеллаж	Точечная опора до 3 т на пятку 100×100 мм	Эпоксидное с кварцевым наполнением, полиуретанцемент 4–12 мм
Гидравлическая тележка	Малый диаметр колеса даёт высокое давление на пятно контакта	Эпоксидное повышенной твёрдости, полиуретанцемент
Падение детали	Ударная нагрузка, сколы и выбоины	Полиуретановое — эластичнее, гасит удар без разрушения
Вибрация станка	Постоянные колебания, риск отслоения от плиты	Полиуретановое — выдерживает вибрацию, эпоксидка при этом растрескивается

Химическое воздействие меняет выбор: масла и СОЖ, растворители, кислоты и щёлочи в гальванике разрушают обычные составы. Под агрессивную химию применяют полиуретанцемент толщиной 4–12 мм. Температурный режим также ограничивает: полиуретанцемент держит перепад от −40 до +120 °С, эпоксидка теряет свойства выше 60 °С.

Деформационные швы бетонной плиты обязательно повторяют в покрытии, иначе трещины уйдут в полимер. Нанесение допустимо на плиту возрастом от 28 суток с влажностью до 4%.

Химия и температура

Покрытие пола цеха контактирует с технологическими средами: маслами, смазочно-охлаждающими жидкостями, растворителями, кислотами и щелочами гальванических линий. Эпоксидные составы стойки к большинству масел и СОЖ, но при регулярном воздействии концентрированных кислот и щелочей разрушаются. Для агрессивной химии применяют полиуретанцементные покрытия толщиной 4–12 мм.

Температурный режим определяет выбор материала. Эпоксидка теряет свойства при нагреве выше 60 °С, поэтому на горячих участках — у печей, линий розлива, зон сварки — используют полиуретанцемент. Он выдерживает перепад от −40 до +120 °С и сохраняет эластичность при ударных и вибрационных нагрузках.

Среда	Условия	Покрытие
Масла, СОЖ	Постоянный пролив	Эпоксидное
Растворители	Периодическое воздействие	Полиуретанцемент
Кислоты, щелочи	Гальванические линии	Полиуретанцемент 4–12 мм
Горячие зоны	До +120 °С	Полиуретанцемент

Деформационные швы бетонной плиты обязательно повторяют в полимерном покрытии, иначе при перепадах температур покрытие растрескается. Нанесение полимера допустимо на плиту возрастом от 28 суток с влажностью основания до 4%. Перед устройством покрытия проверяют температуру воздуха и основания — при значениях ниже +5 °С работы не проводят.

Швы и деформации в покрытии цеха

Деформационные швы бетонной плиты обязательно повторяются в полимерном покрытии. Если залить шов сплошным слоем, покрытие в этом месте треснет при усадке или температурном расширении бетона. Усадочные напряжения в плите передаются на полимер, и разрыв идёт по слабой зоне.

Шов оформляют эластичным шнуром и герметиком на основе полиуретана, затем края закрывают полимерной лентой или металлическим профилем. Глубина шва — 20–30 мм, ширина — 10–15 мм. Примыкание к оборудованию делают с деформационным зазором 5–10 мм, который заполняют тем же герметиком. Это исключает передачу вибрации от станков на покрытие и появление трещин у фундаментов.

Если плита имеет трещины, их ремонтируют до нанесения полимера: расшивают, грунтуют и заполняют ремонтным составом на цементной основе. Возраст плиты на момент нанесения — от 28 суток, влажность бетона — до 4%. При несоблюдении этих параметров покрытие отслаивается в зоне швов.

Элемент	Материал	Размер
Деформационный шов	Полиуретановый герметик	Ширина 10–15 мм
Примыкание к оборудованию	Эластичный шнур + герметик	Зазор 5–10 мм
Трещина в плите	Ремонтный состав на цементе	Расшивка до 20 мм

График работ без остановки производства

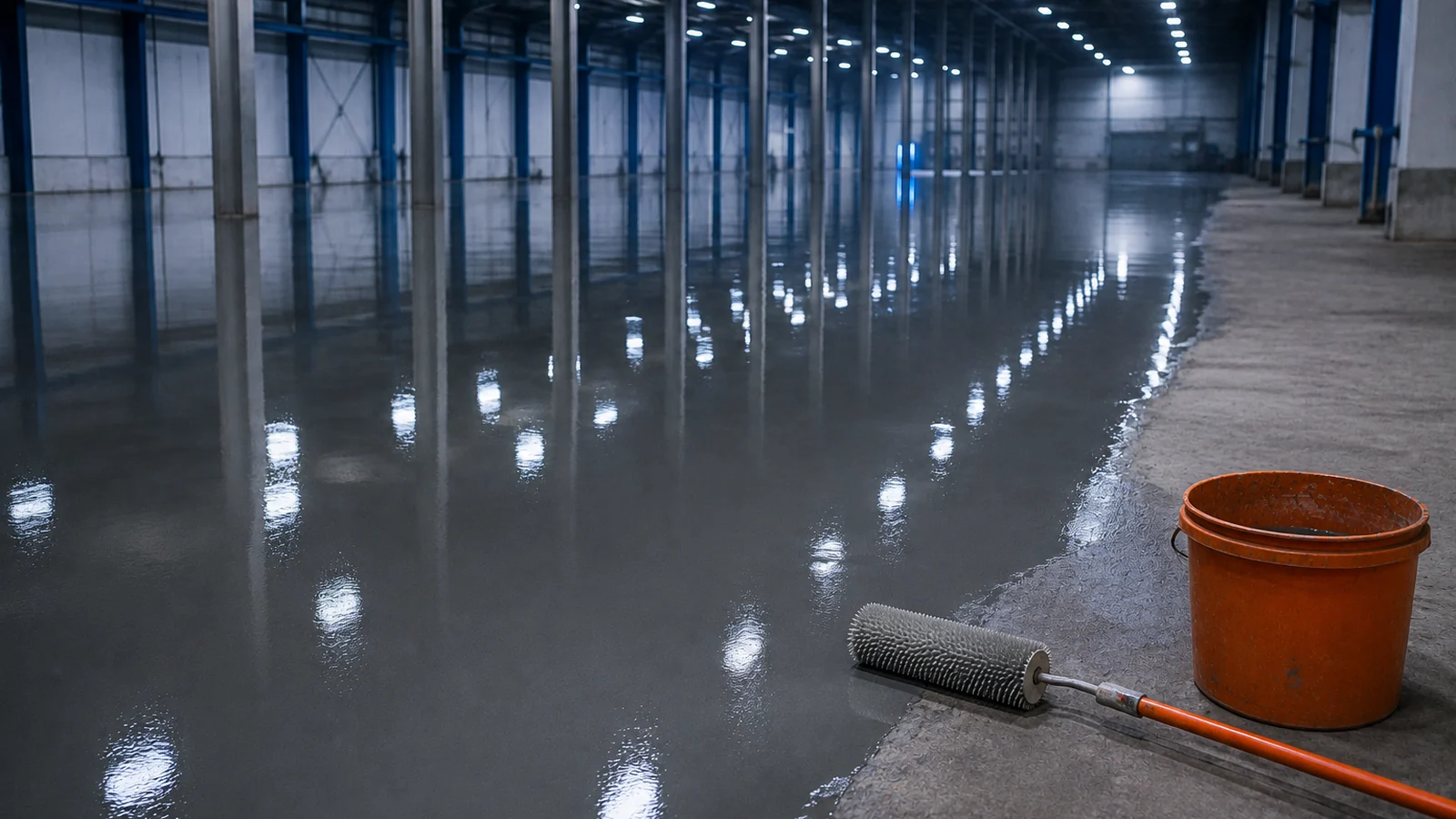

Устройство полимерного покрытия в действующем цехе разбивают на захватки — участки площадью от 200 до 400 м². Каждую захватку изолируют от движения и технологических операций на время нанесения и отверждения состава. Работы ведут в ночные смены и выходные, когда оборудование простаивает, а перемещение персонала минимально.

Критический параметр — время до пуска техники. Для эпоксидных систем оно составляет 48–72 часа при температуре основания 15–20 °С. Полиуретанцементные составы набирают прочность быстрее: через 12–24 часа покрытие способно выдержать пешеходную нагрузку, через 48 часов — проезд погрузчика. Метилметакрилатные системы отверждаются за 30–60 минут при положительной температуре, что позволяет вернуть участок в эксплуатацию в течение одной ночной смены.

Тип покрытия	Время до пешеходной нагрузки	Время до проезда техники
Эпоксидное	24 часа	48–72 часа
Полиуретанцемент	12–24 часа	48 часов
Метилметакрилат	30–60 минут	2–4 часа

При коротком технологическом окне — например, остановке линии на 8 часов — метилметакрилат позволяет полностью завершить цикл: фрезерование, грунтовку, нанесение финишного слоя и возврат оборудования на место. Бетонное основание перед нанесением должно иметь возраст не менее 28 суток и влажность до 4%. Деформационные швы плиты повторяют в покрытии, заполняя их эластичным составом.

Уход за полом в цеху

Полимерное покрытие в цеху требует регулярной уборки. Для ежедневного удаления пыли и стружки применяют подметальные машины с мягкой щеткой или промышленные пылесосы. Влажную уборку выполняют нейтральными моющими средствами с pH 6–8, разведенными водой. Агрессивные кислотные или щелочные составы разрушают эпоксидную смолу, поэтому их использование исключено.

Для удаления масляных пятен и следов СОЖ применяют обезжириватели на водной основе. Их наносят на 10–15 минут, затем смывают водой. Застарелые загрязнения удаляют ветошью с абразивной пропиткой, не повреждая верхний слой.

Тип уборки	Техника	Периодичность
Сухая	Подметальная машина, пылесос	Ежедневно
Влажная	Поломоечная машина с нейтральным моющим средством	2–3 раза в неделю
Удаление пятен	Обезжириватель, ветошь	По мере загрязнения

График обслуживания фиксирует состояние покрытия: появление царапин, сколов или отслоений на проездах. При обнаружении дефектов участок ремонтируют в течение 48 часов, не допуская расширения повреждения. На проездах, где погрузчик массой 3–5 тонн совершает повороты, нагрузка на покрытие максимальна. Для защиты этих зон наносят дополнительный слой полиуретанового лака толщиной 200–300 мкм. Он эластичнее эпоксидки и гасит ударные нагрузки от колес.

Покрытие на проездах восстанавливают локально: поврежденный участок фрезеруют, обеспыливают и заливают свежим составом. Полиуретанцементные смеси наносят слоем 4–12 мм, они выдерживают перепады температур от −40 до +120 °С. При соблюдении графика уборки и своевременном ремонте покрытие сохраняет целостность на протяжении всего срока службы бетонной плиты.

Помещения цеха с особыми условиями

В одном цехе часто есть участки, где пол работает иначе, чем в основном зале. Для них система подбирается отдельно, и у каждого такого участка своя страница:

• пол в холодильной и морозильной камере — холод, конденсат, порог у двери, работы без разморозки;
• пол для лаборатории — реактивы, антистатика рядом с приборами, приборная приёмка;
• пол для чистого помещения — беспыльность, поверхность без пор, углы и шлюз.
